JDJ-6,10(C)系列电压互感器
JDJ-6,10(C)系列电压互感器

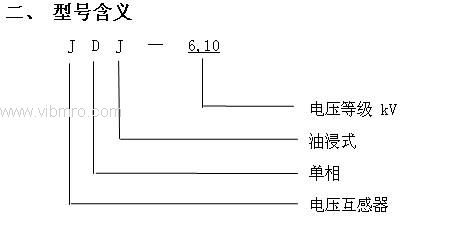

一、 概述
本型电压互感器为单相油浸式户内型产品，适用于额定频率50Hz或60Hz、额定电压6kV、10kV及以下的电力系统中，作电能计量、电压监控和继电保护用。
三、 结构简介
本型电压互感器采用壳式结构，由条形硅钢片叠成，器身利用铁心夹件固定在箱盖上，盖上设有高、低压瓷套管，并带有注油塞和产品铭牌。
四、 技术参数
1、技术参数表
|
型号 |
额定电压比 (kV) |
准确级组合 |
额定输出(VA) |
极限输出 (VA) |
额定绝缘水平(kV) |
JDJ-6 |
6/0.1 |
0.5
1
3 |
50
80
200 |
400 |
7.2/32/60 |
JDJ-10 |
10/0.1 |
0.2
0.5
1
3 |
30
80
150
320 |
640 |
12/42/75 |
JDJ-10C |
10/0.1/0.11 |
1100 |
12/42/75 |
污秽等级：Ⅱ级。
五、外形及安装尺寸
注意事项：
1、使用时二次绕组不许短路及超负荷运行
